LZ系列金屬管浮子流量計

添加時間：	2020-08-06 10:29:35

介紹：

LZ系列金屬管浮子流量計

概述
     標準型LZ系列金屬管浮子流量計由一個測量曹和一個就地指示器組成。就地指示器還可以選擇安裝附加的電氣部件，適用于液體和氣體的測量。
     本流量計采用變面積式測量原理·測量部件由一個錐形測量管和浮子組成，浮子能在錐形測量管中自由的上下移動·改變管道中的流通面積·隨看流量大小的變化·浮子在測量管中的垂直位置也發生相應的變化·通過磁傳遞系統將浮子的位置傳遞到指示器的刻度盤上·指示流量值的大小。
     在M6、M8、M9指示器中隨著磁鐵的轉動被直接傳送到刻度盤上；在M7指示器中，隨著磁鐵的轉動通過一個凸輪板使指針線性的指示流且值的大小。
特點
     1、全金屬結構·堅固穩定。
     2、短行程、小型結構設計。
     3、低壓力損失設計。
     4、新型磁耙合結構設計確保傳輸信號更加穩定。
     5、根據用戶要求可以加裝磁過濾器。
     6、可帶保溫或伴熱夾套。
     7、用于各行業的氣體和液體測鼻，測量部分可采用不同的材質來適應不同的介質條件。
     8、適合于惡劣環境和腐蝕嚴重的介質，具有良好的抗熱性和耐壓性。
     9、智能型雙行液晶顯示·可選現場瞬時/累計流量顯示·可帶背光。
     10、可選二線制，電池、交流供電方式。
     11、帶有數據恢復·數據備份及掉電保護功能。

技術參數

儀表型號	LZ系列金屬轉子流量計	儀表型號		LZ系列金屬轉子流量計
測量范圍（100%）點值		GB/T9119法蘭		DN15~DN100
水（20℃）	（25~100.000）L/h	HG20592-20635法蘭		DN15~DN100
空氣（101325Pa，20℃）	（0.7~1000）m3/h	ANSI法蘭		1/2”~4” 150Ibs/RF或300Ibs/RF
量程比	1：10	衛生型連接		DN15~DN100
精度等級	1.5；2.5	保溫夾套法蘭		DN15（標準型）；其他特殊類型可定制
測量管	錐形測量管	防護等級		IP65
刻度盤分布	依據流量單位劃分	防爆		ExibIICT4/ExibIICT5
測試壓力	1.5倍規定壓力	隔爆		dIIBT6（只限M8指示器）
儀表口徑		介質溫度	LZZ就地指示	-40℃~+400℃（就地指示）
法蘭連接	DN15~DN100或者1/2”~4”		LZD電遠傳	-40℃~+400℃（普通型/襯PTFE）
帶保溫夾套	DN15~DN100			-80℃~+300℃（高溫型）
食品型連接	DN15~DN100	環境溫度		-25℃~+55℃
液晶顯示	瞬時流量顯示：0~50000	粘度		DN15：≤5mPa.s；DN25~DN100≤250mPa.s
	累計流量顯示：8位（可帶小數點）	供電電源		標準型：24VDC，二線制4~20mA（18VDC~30VDC）
報警輸出	上、下限瞬時流量報警
	集電極開路輸出（最大100mA，30VDC內部阻抗100Ω）
	繼電器輸出（觸點容量1A，30VDC或0.25A，250VAC或0.5A，125VAC）
				交流型：85~265VAC,50Hz
電纜接口	M161.5；M201.5			電池型：3.6V，7.5AH鋰電池
	隔爆型：1/2NPT內螺紋

測量范圍

通徑	流量范圍				壓力損失(KPa)
	水L/h		空氣m3/h		水		空氣
	常規型	防腐型	常規型	防腐型	常規型	防腐型	空氣
DN15	2.5~25	----	0.07~0.7	----	6.5	----	7.1
	4.0~40	2.5~25	0.11~1.1	0.07~0.7	6.5	5.5	7.2
	6.3~63	4.0~40	0.18~1.8	0.11~1.1	6.6	5.5	7.3
	10~100	6.3~63	0.28~2.8	0.18~1.8	6.6	5.6	7.5
	16~160	10~100	0.48~4.8	0.28~2.8	6.8	5.6	8.0
	25~250	16~160	0.7~7	0.48~4.8	7.0	5.8	10.8
	40~400	25~250	1.0~10	0.7~7	8.6	6.1	10.0
	63~630	40~400	1.6~16	1.0~10	11.1	7.3	14.0
DN25	100~1000	63~630	3~30	1.6~16	7.0	5.9	7.7
	160~1600	100~1000	4.5~45	3~30	8.0	6.0	8.8
	250~2500	160~1600	7~70	4.5~45	10.8	6.8	12.0
	400~4000	250~2500	11~110	7~70	15.8	9.2	19.0
DN40	500~5000	250~2500	12~120	11~110	10.8	8.6	9.8
DN40	600~6000	400~4000	16~160	12~120	12.6	10.4	16.5
DN50	630~6300	400~4000	18~180	16~160	8.1	6.8	8.6
	1000~10000	630~6300	25~250	18~180	11.0	9.4	10.4
	1600~16000	1000~10000	40~400	25~250	17.0	14.5	15.5
DN80	2500~25000	1600~16000	60~600	40~400	8.1	6.9	12.9
DN80	4000~40000	2500~25000	80~800	60~600	9.5	8.0	18.5
DN100	6300~63000	4000~40000	100~1000	80~800	15.0	8.5	19.2
DN150	2000~100000	----	600~3000	100~1000	19.2	----	20.3

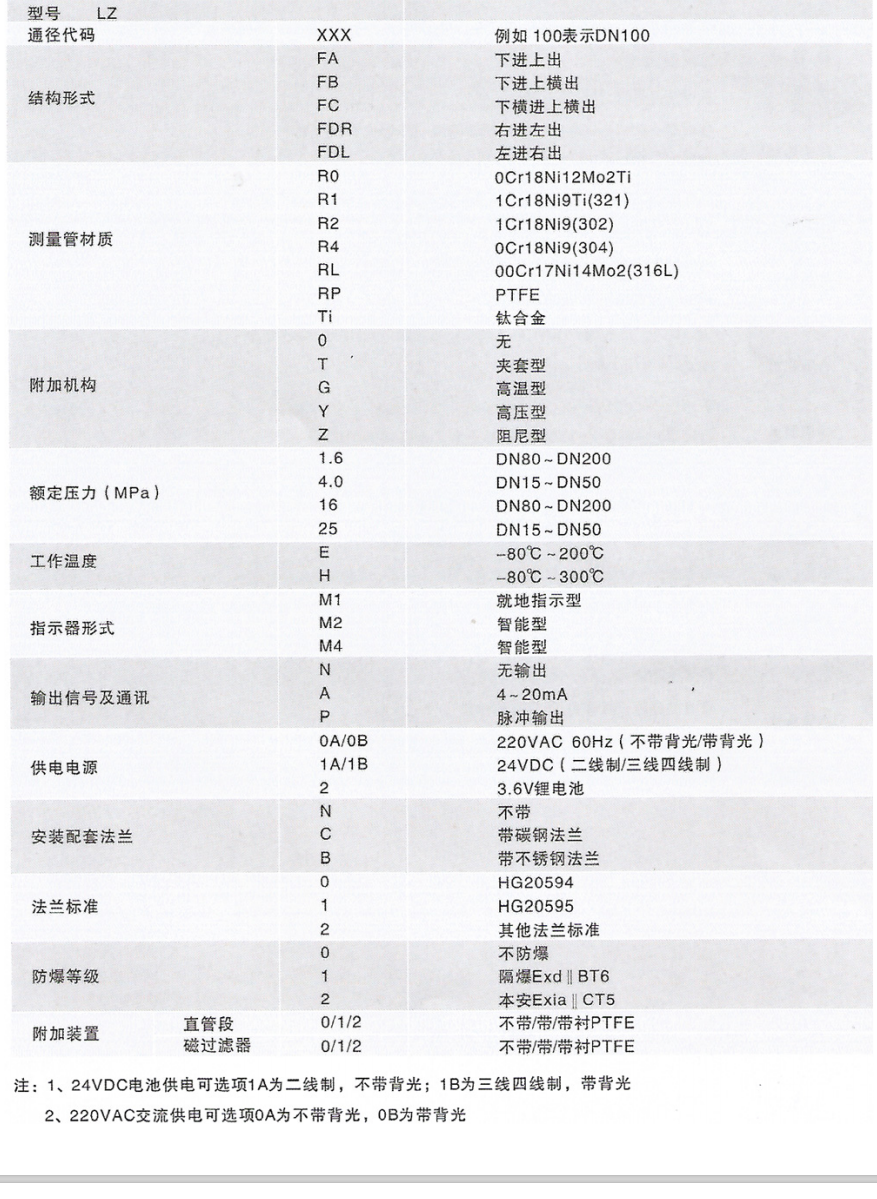

型號選擇

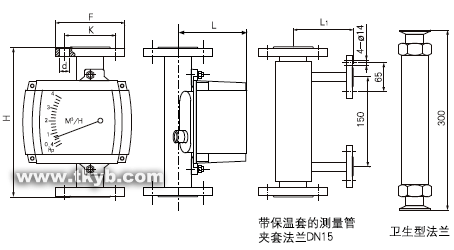

安裝尺寸
垂直安裝

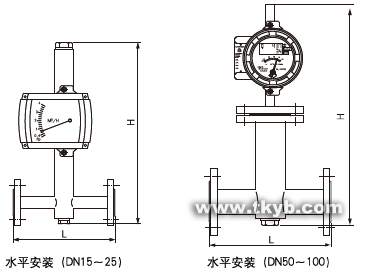

水平安裝

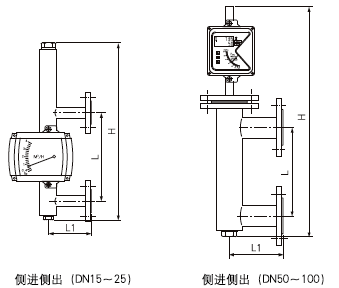

側進側出

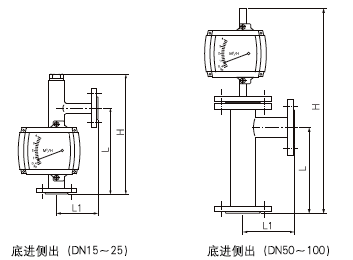

底進側出

磁過濾器

如果介質中含有鐵磁性顆粒，應在流量計入口處安裝磁過濾器。詞過濾器中裝有螺旋方式排列的磁棒，以最大限度的減少壓力損失，磁過濾器有兩種類型，適用于所有儀表尺寸。材質為1Cr18Ni9Ti，0Cr1812Mo2Ti，00Cr17Ni12Mo2.用于腐蝕性介質時筒體、磁棒油PTFE包裹，防止被介質腐蝕。磁過濾器法蘭連接尺寸與相對應的流量計相同，具體見表1。

流量計安裝示意圖

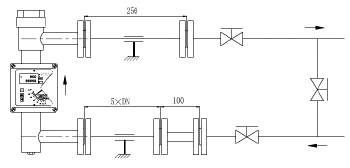

垂直安裝示意圖

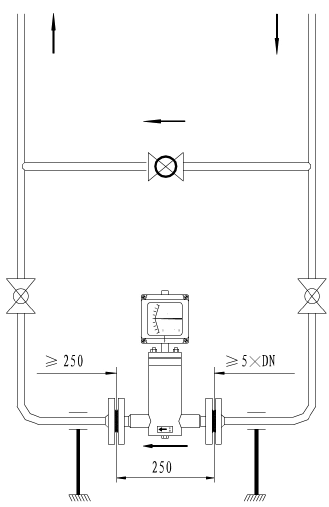

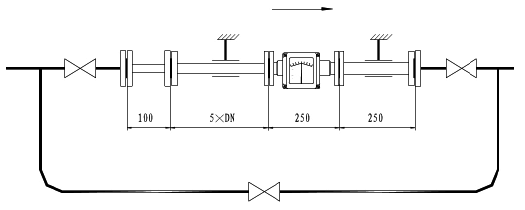

水平安裝示意圖	側進側出安裝示意圖

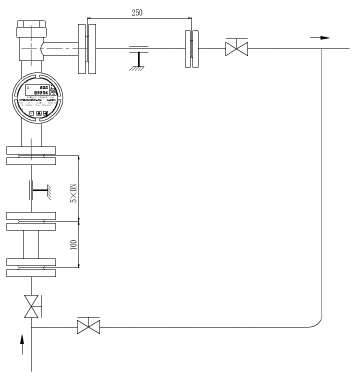

	底進側出安裝示意圖
